Электросхема 3GR-FSE / 4GR-FSE · Toyota Crown GRS182

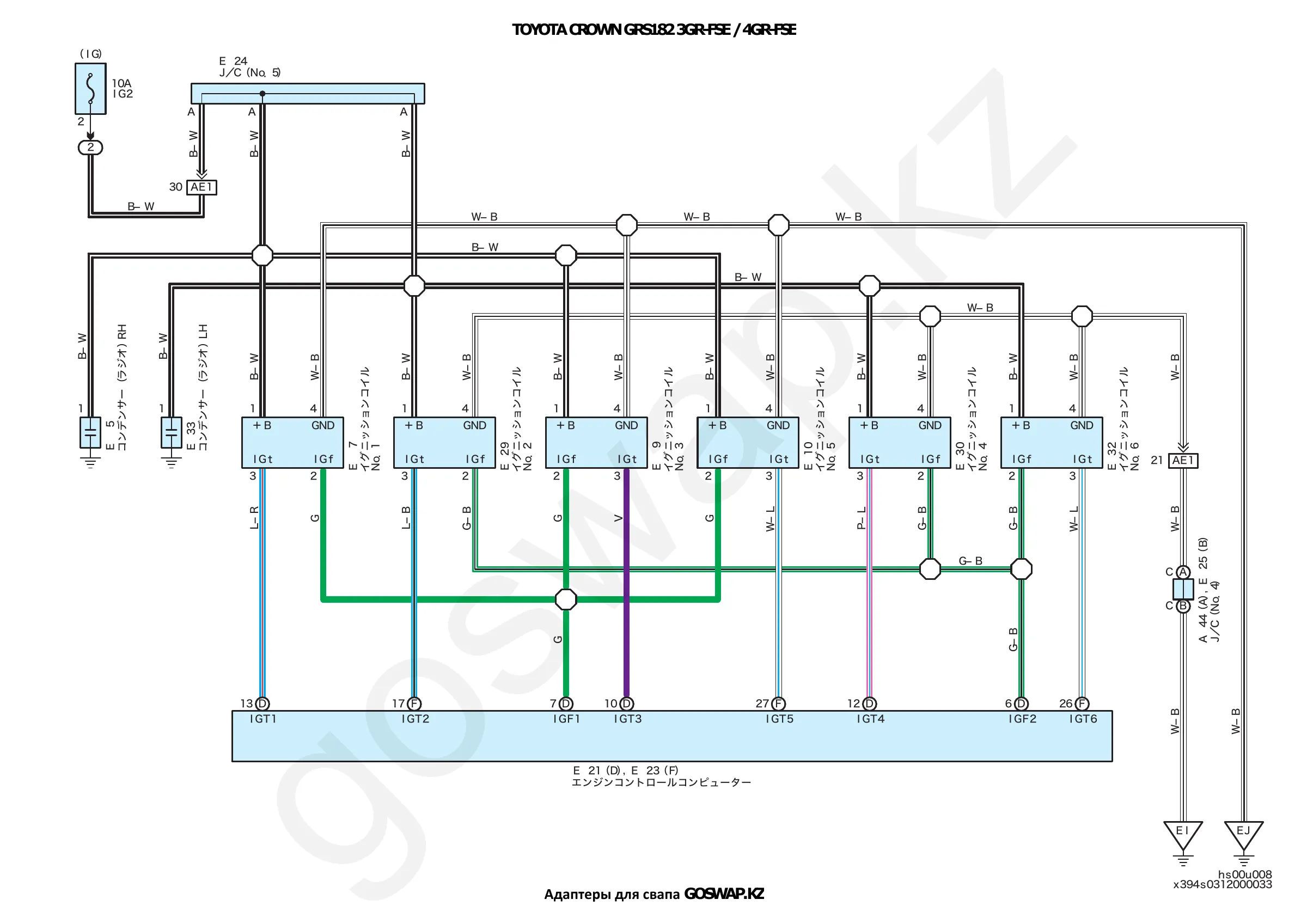

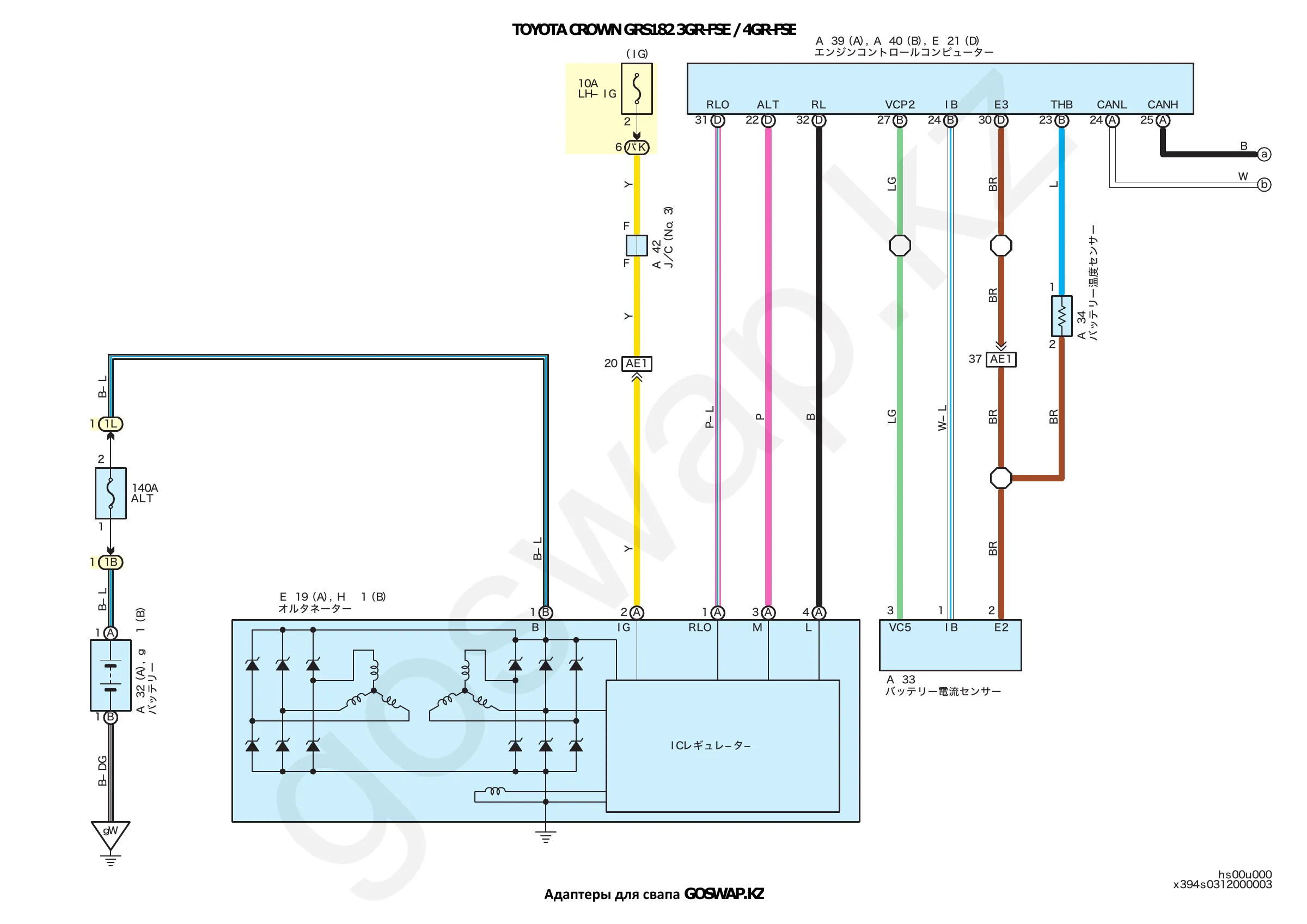

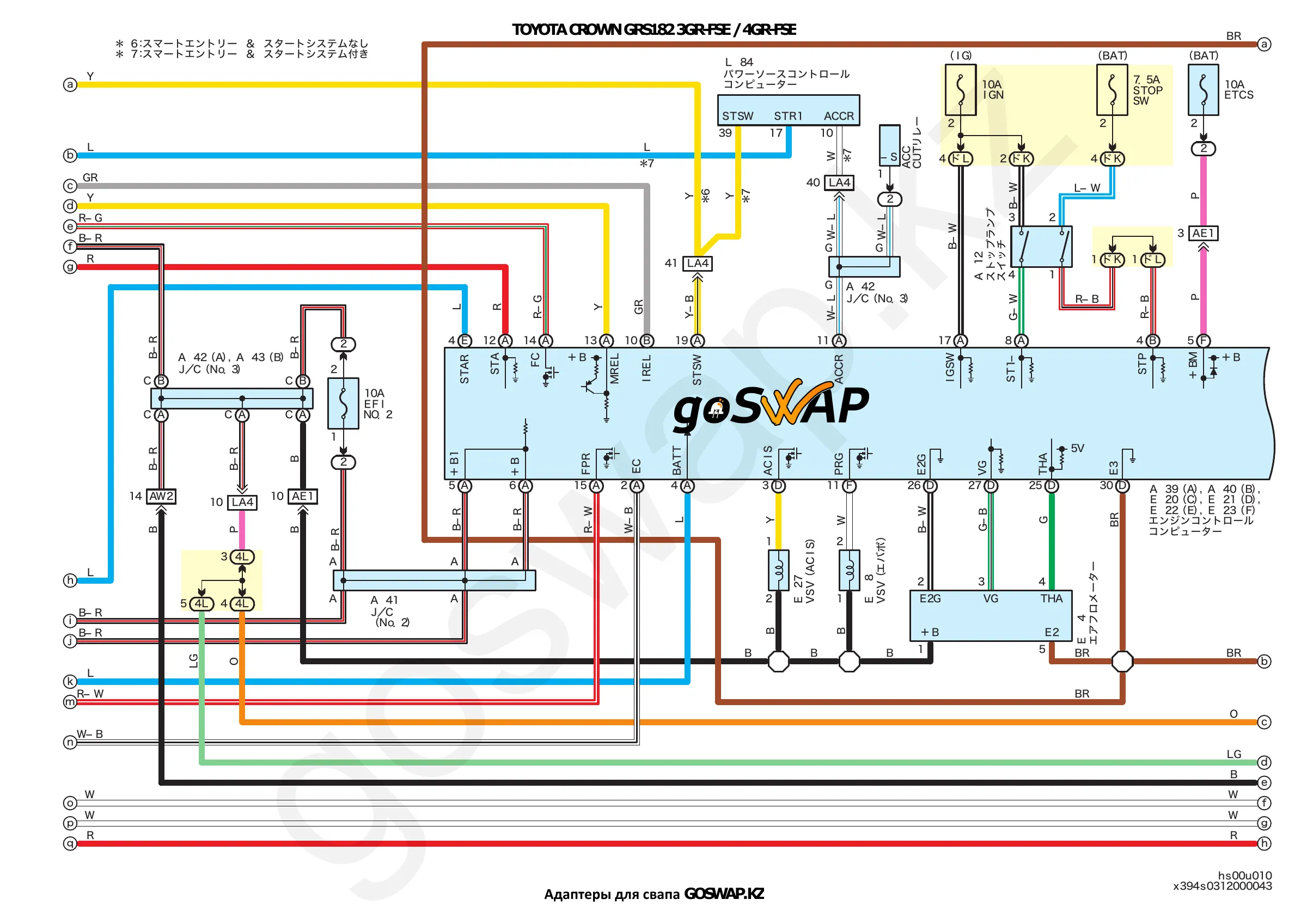

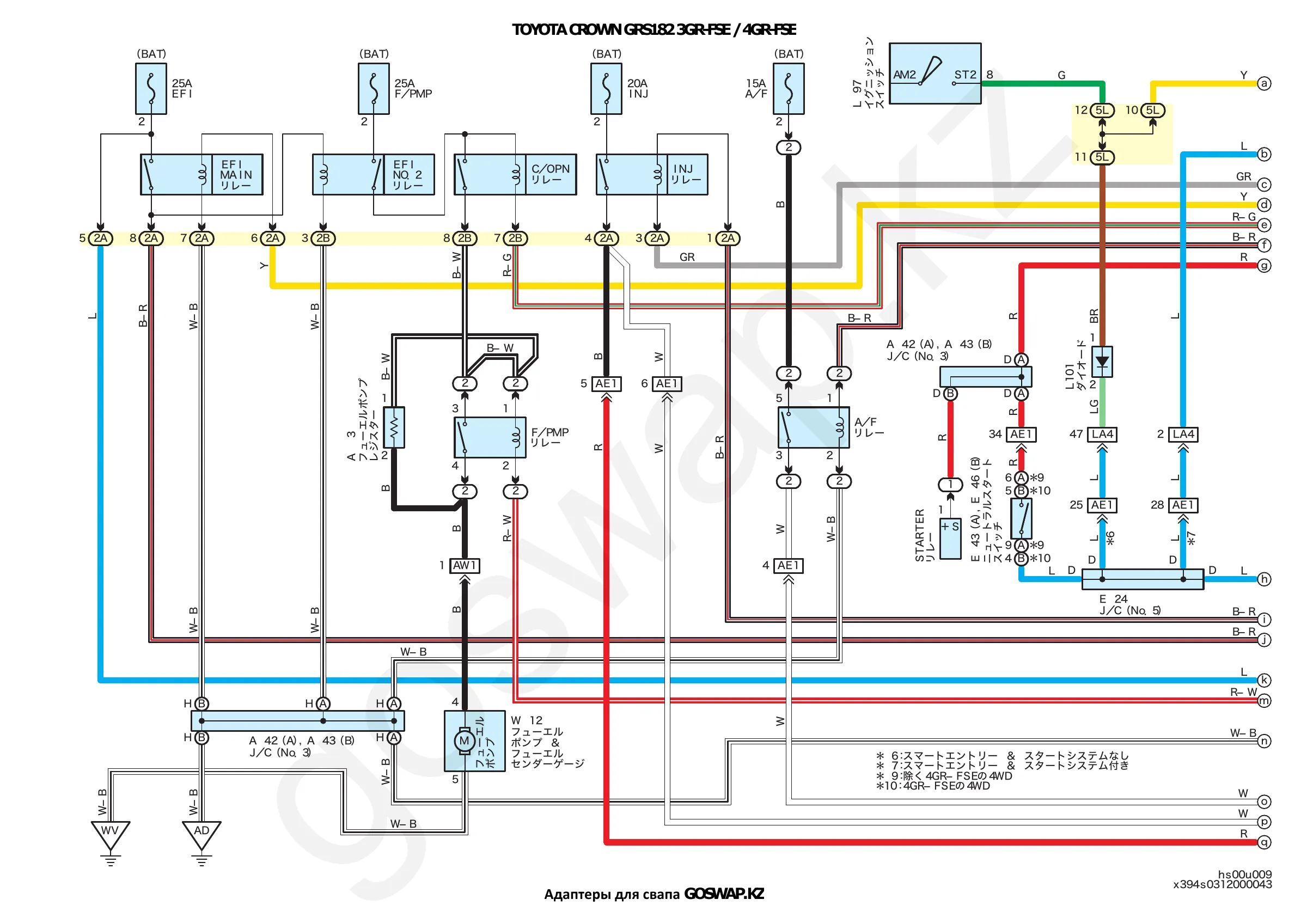

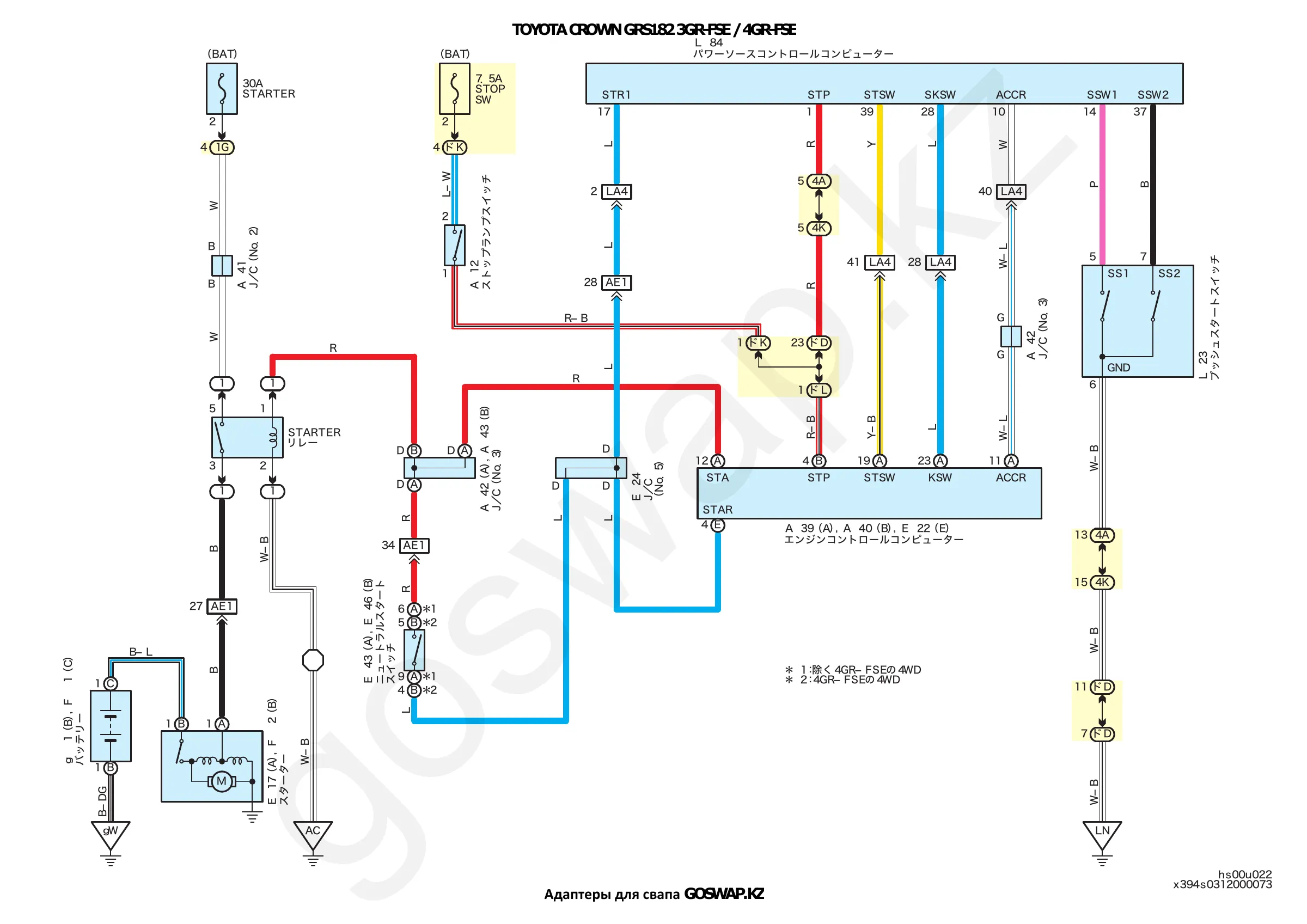

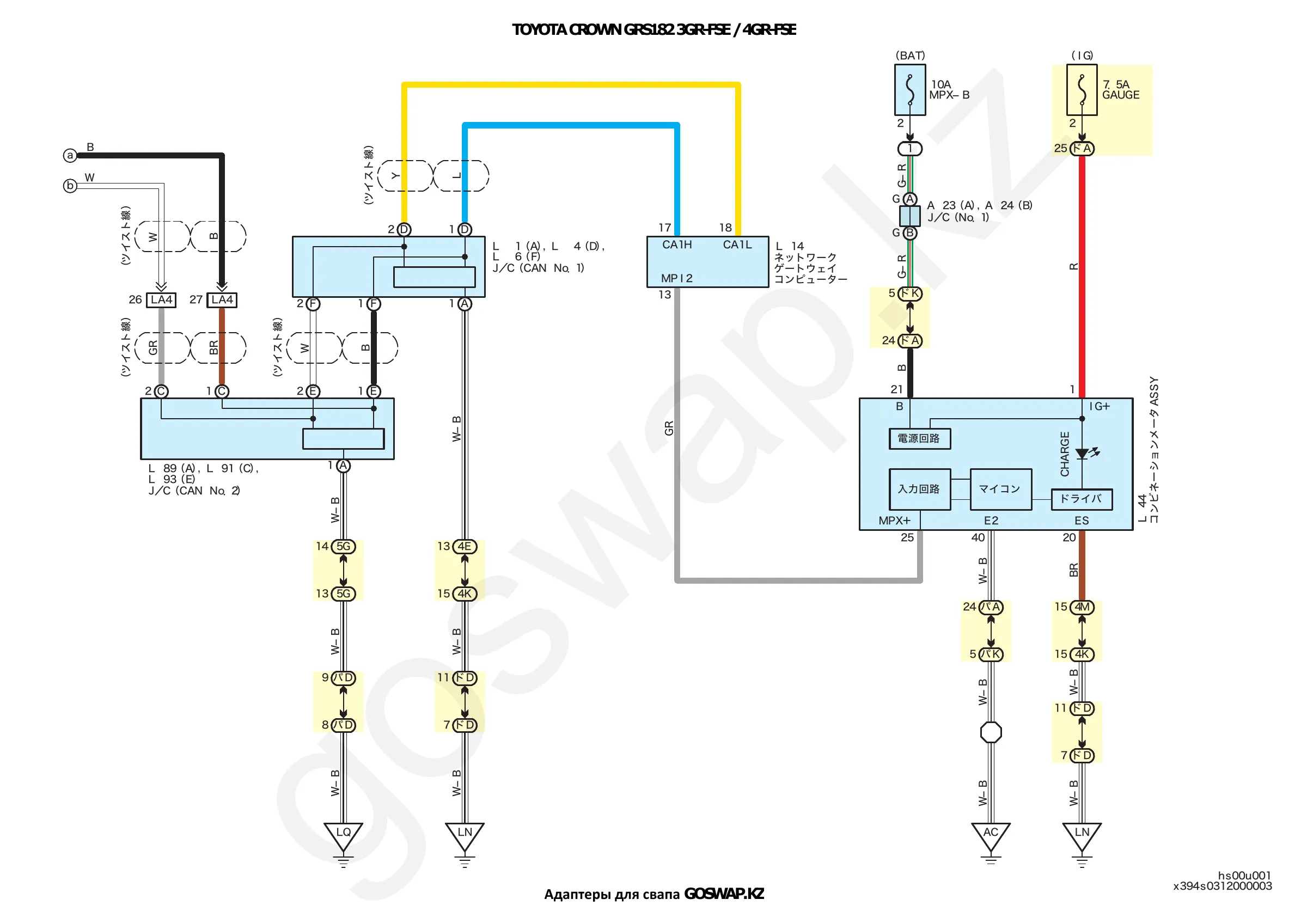

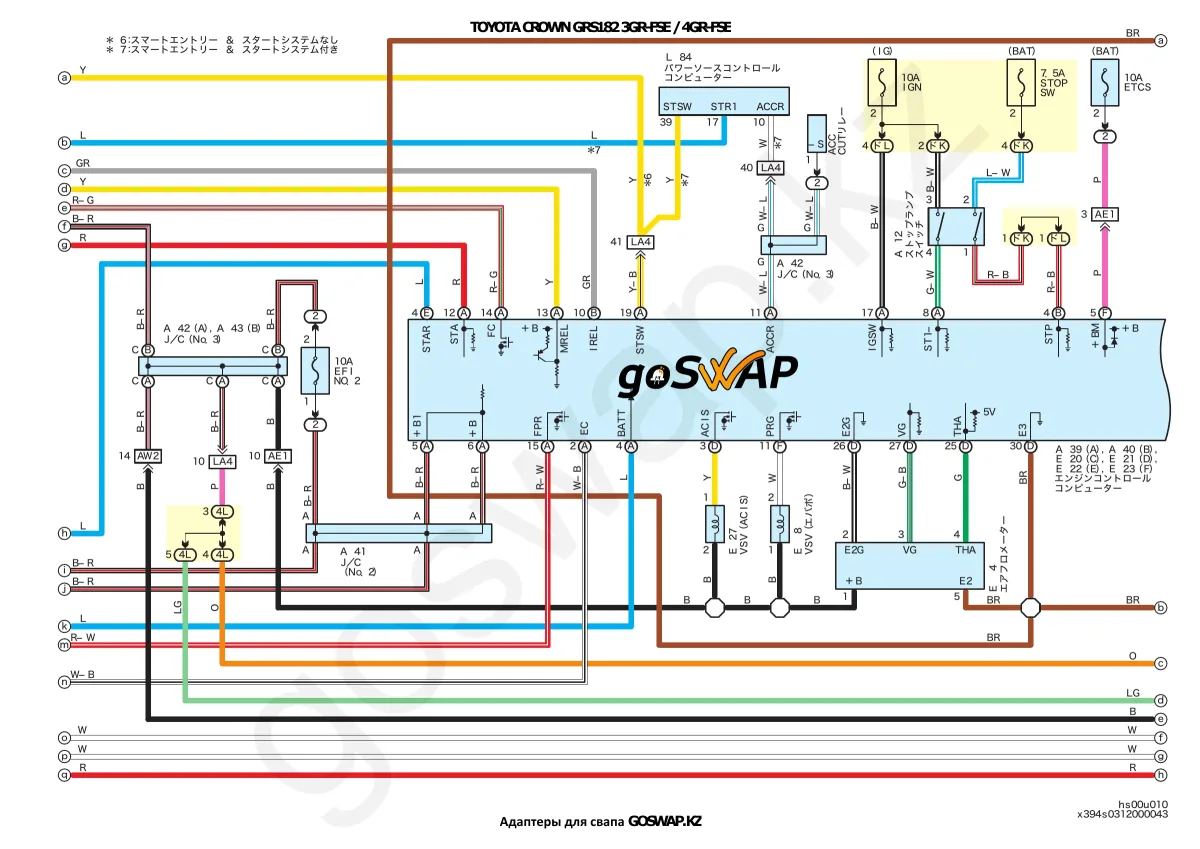

Лист 1 из 17 · открыть в полный размер Лист 2 из 17 · открыть в полный размер Лист 3 из 17 · открыть в полный размер Лист 4 из 17 · открыть в полный размер Лист 5 из 17 · открыть в полный размер Лист 6 из 17 · открыть в полный размер

Адаптеры для свапа: Toyota 3UZ 6AT · GR (CAN) · 6 →

• Hyundai Starex H1 CAN Toyota Инструкция
• Адаптер климат-контроля L200 / Pajero Sport CAN ~2007-2015 Инструкция
• PAJERO TIPTRONIC 3UZ CAN Инструкция

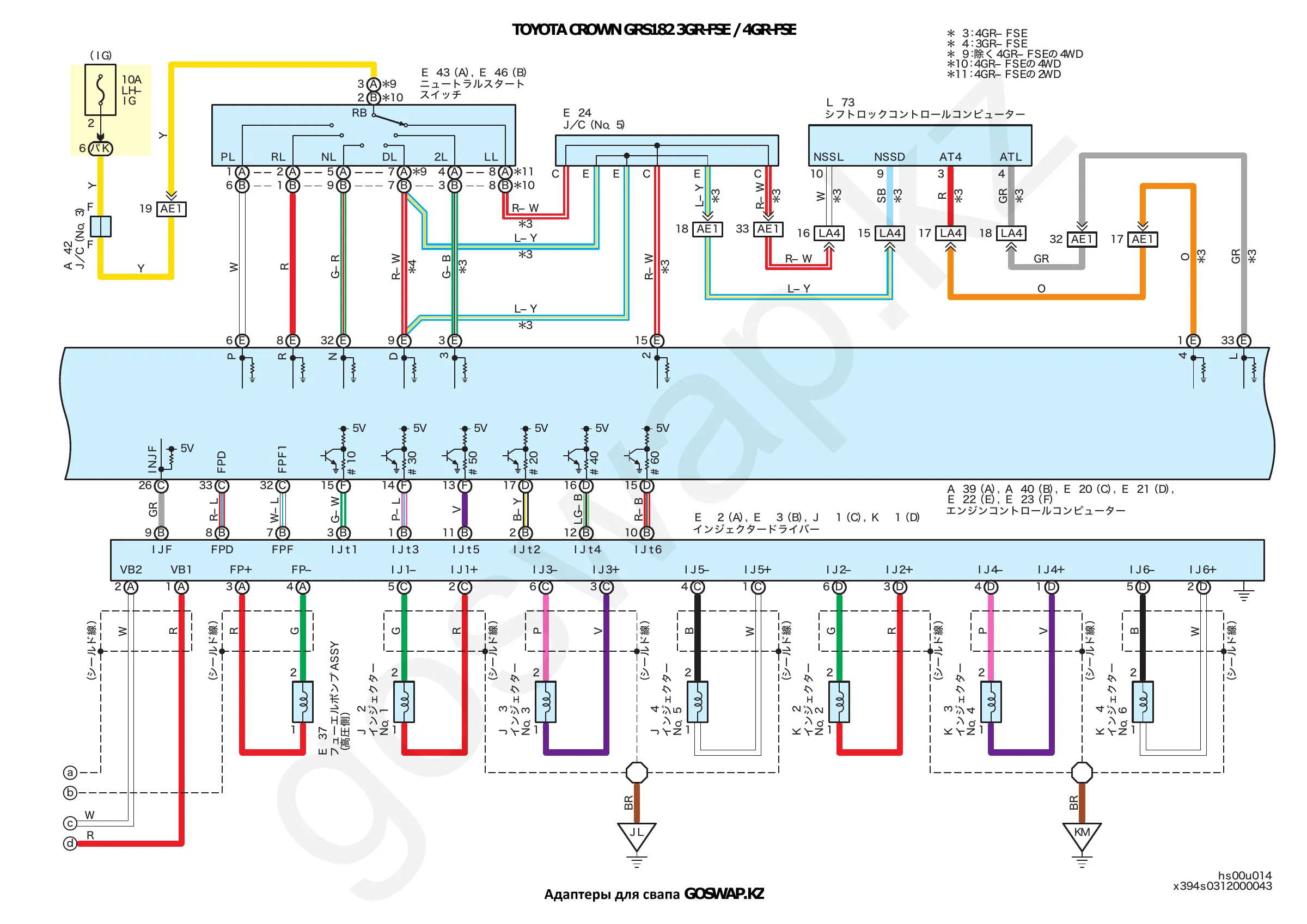

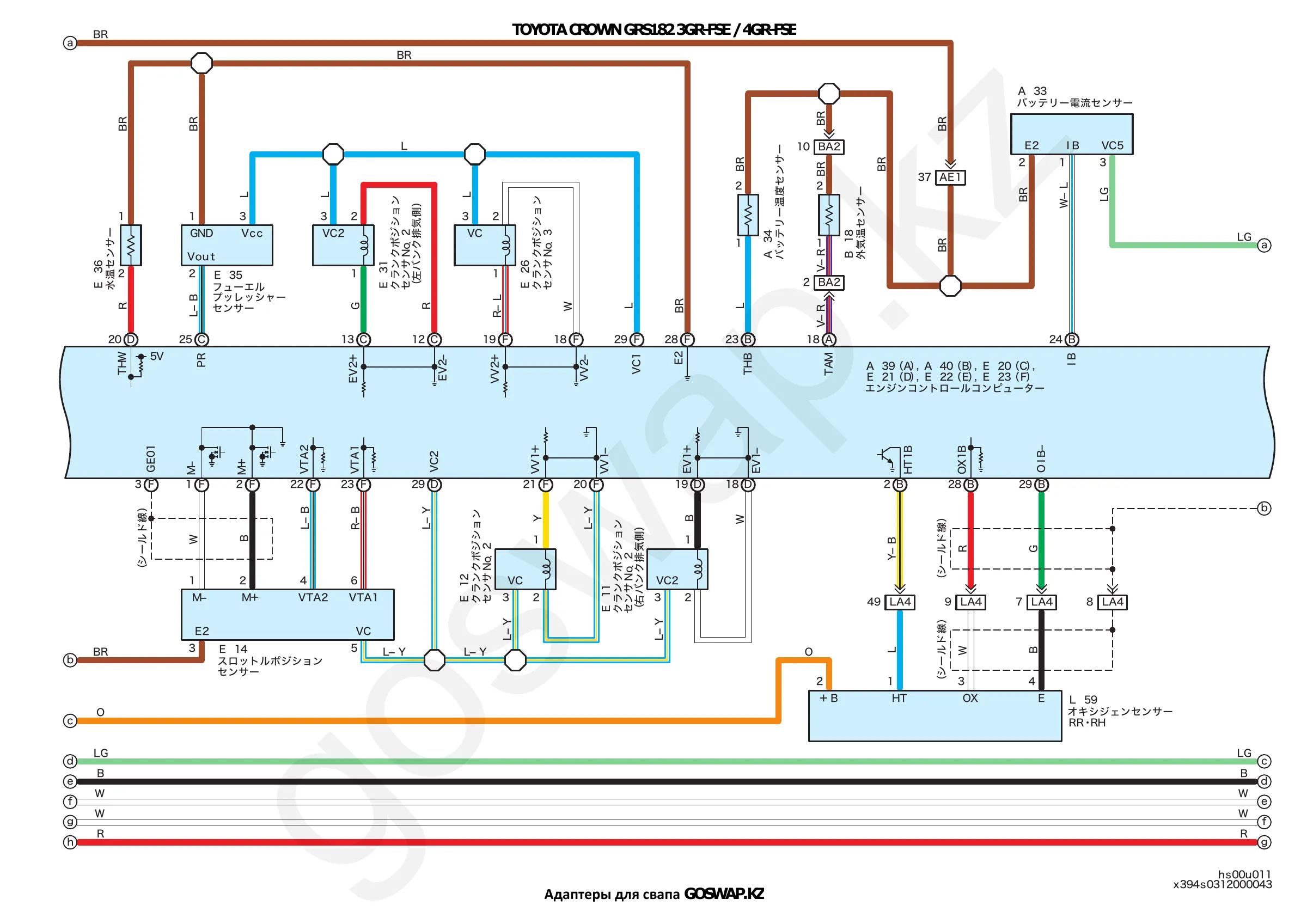

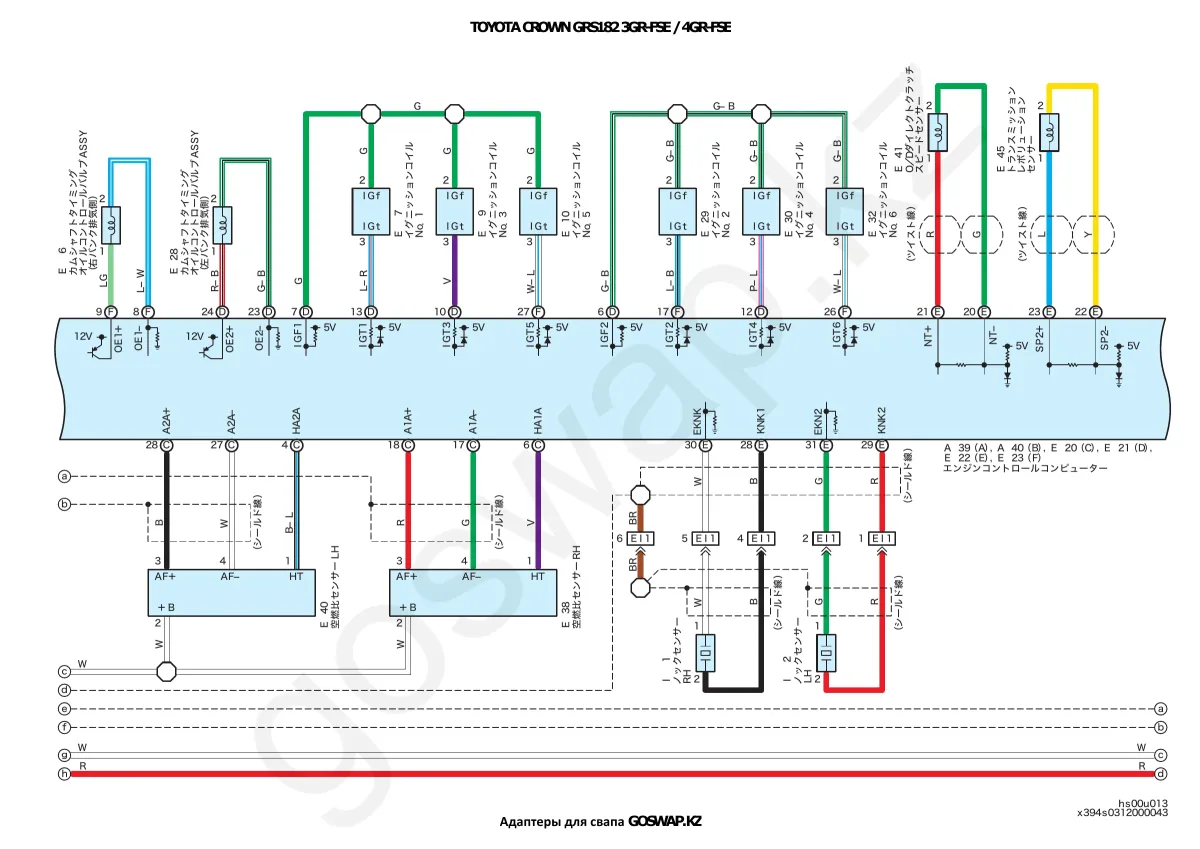

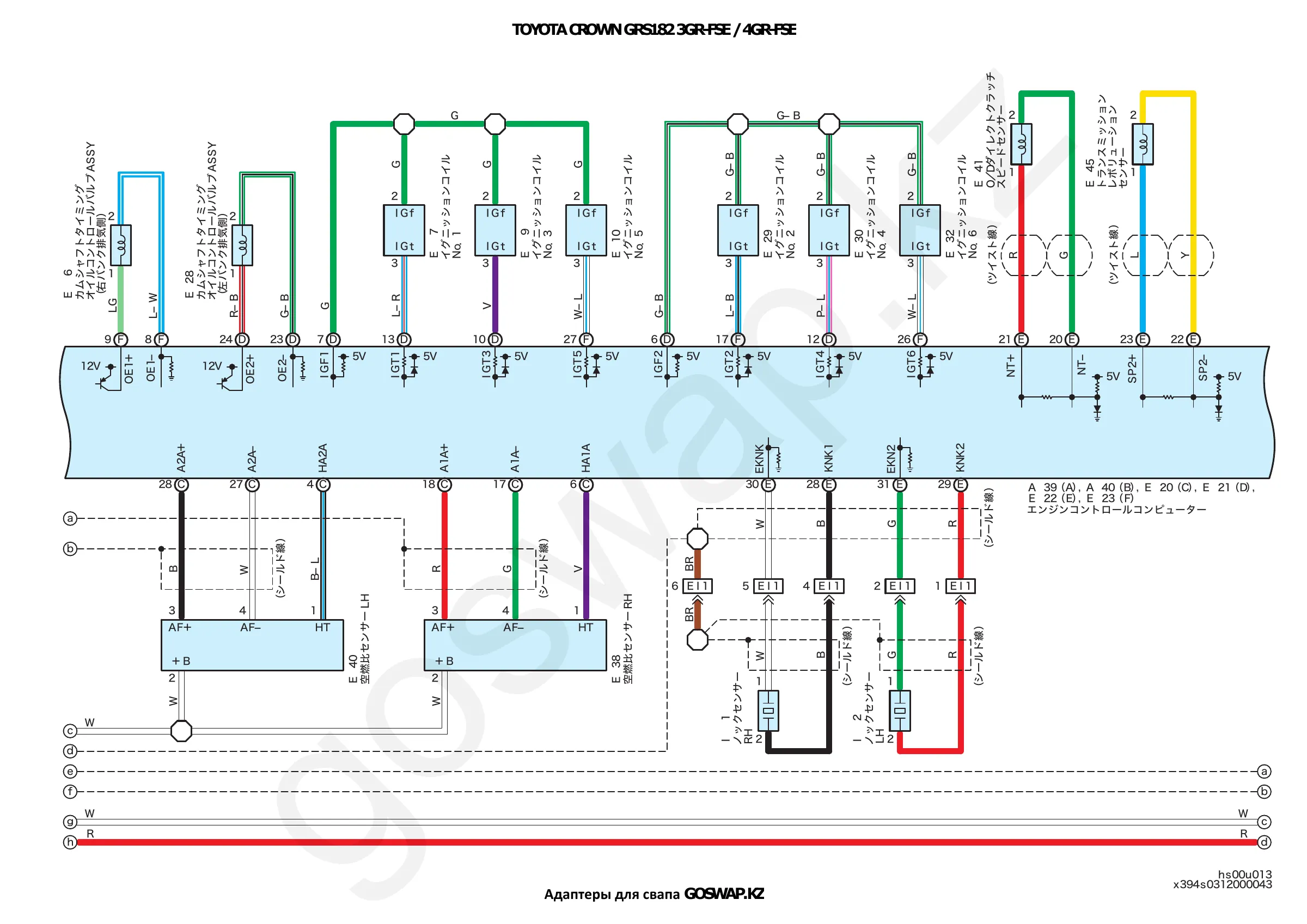

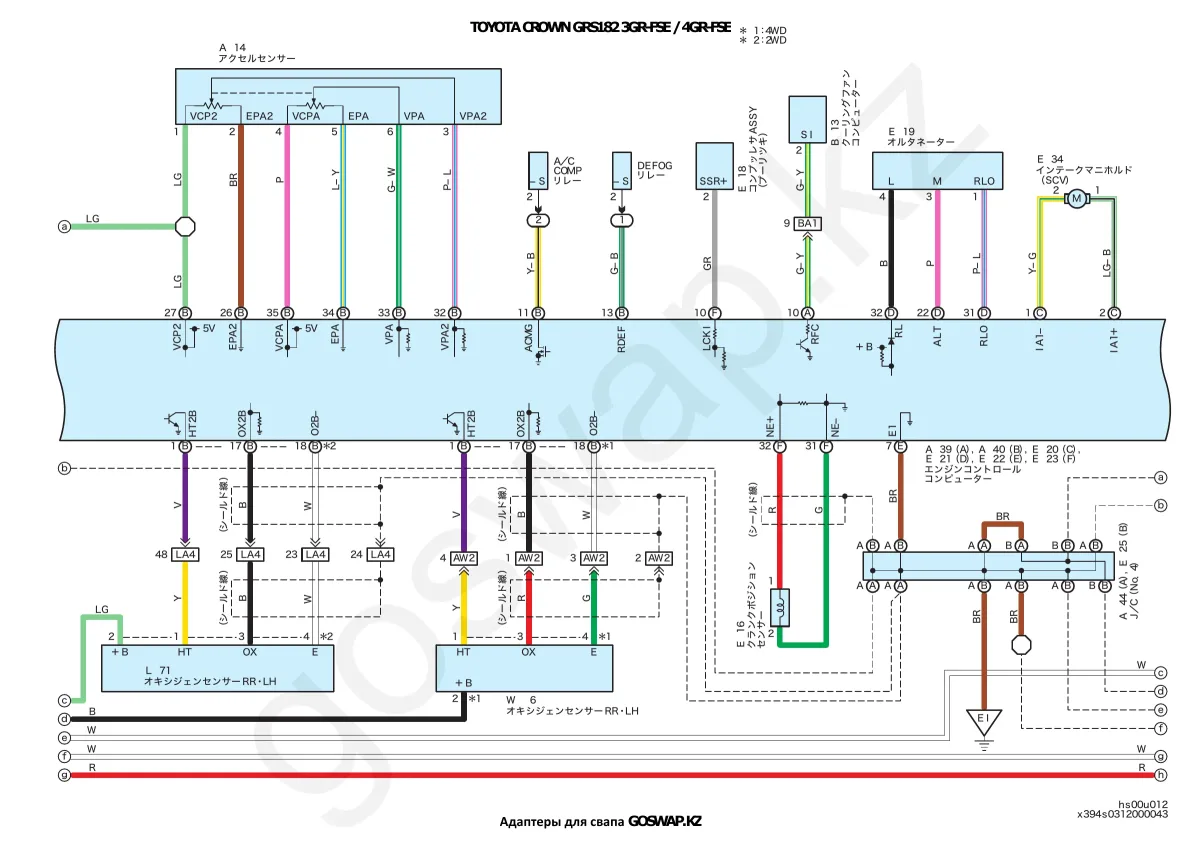

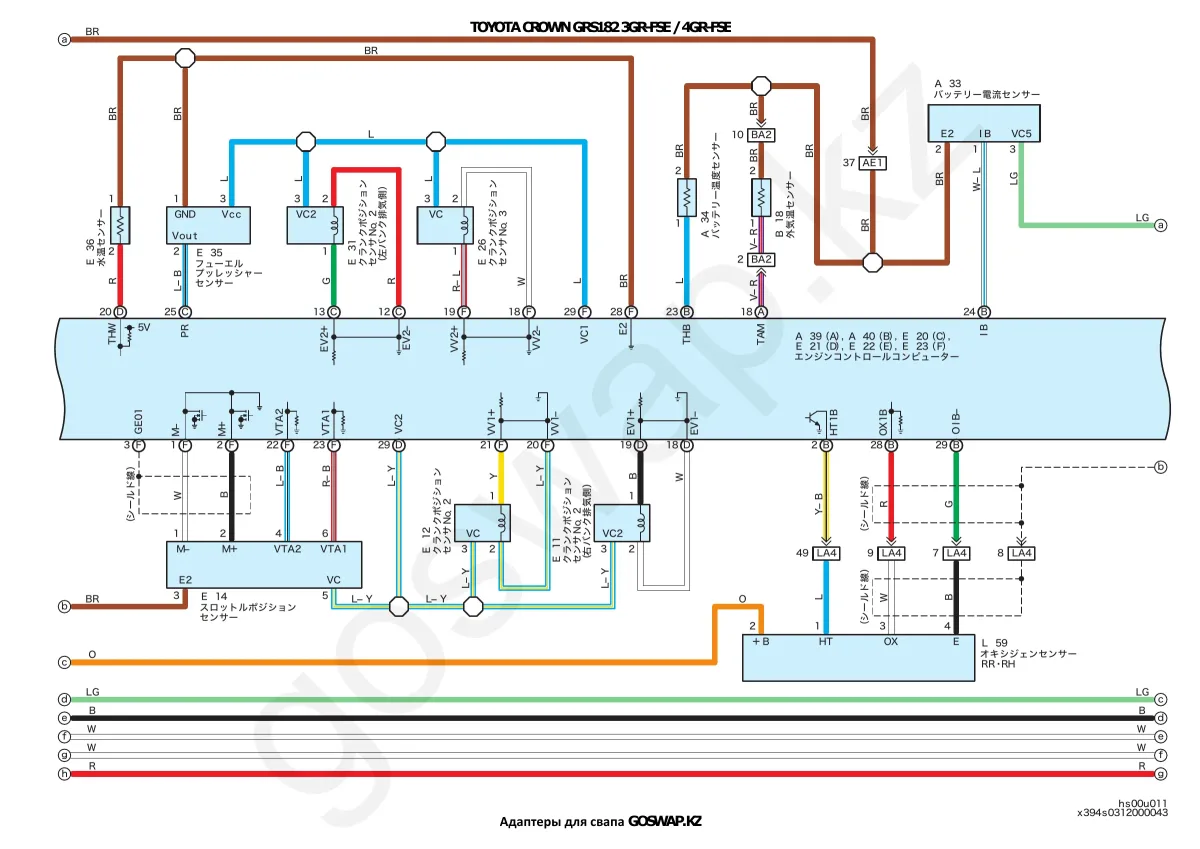

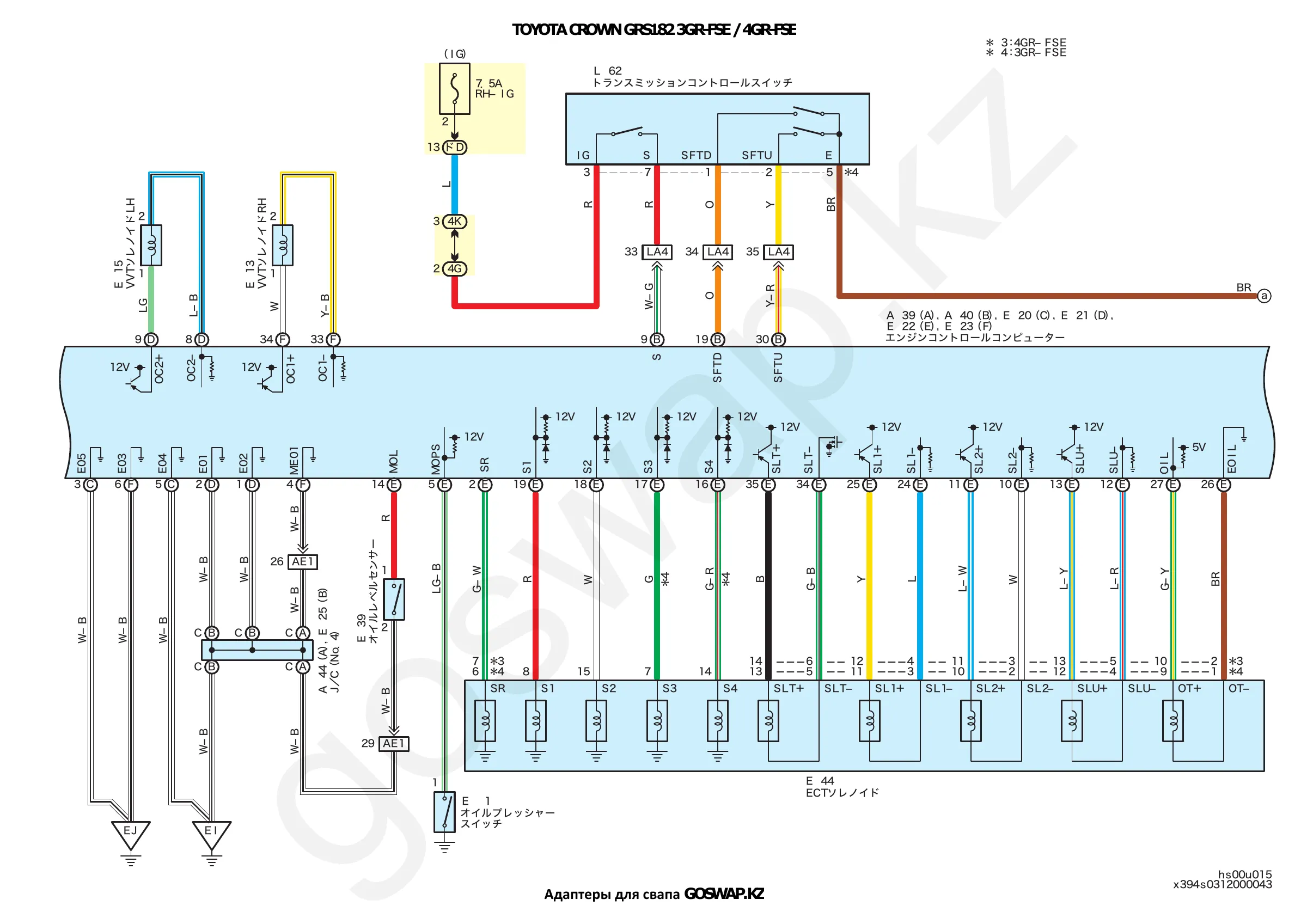

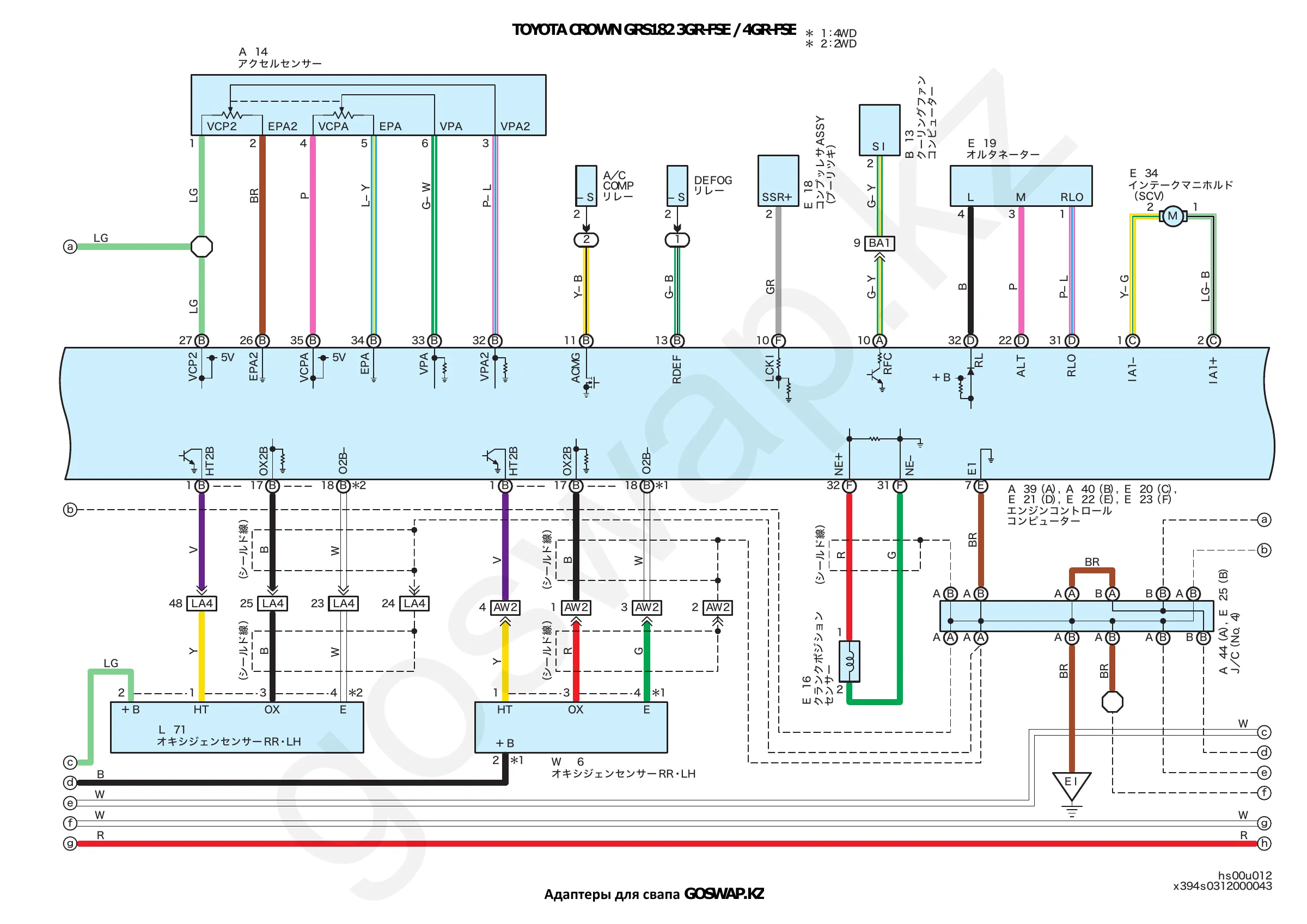

Лист 7 из 17 · открыть в полный размер Лист 8 из 17 · открыть в полный размер Лист 9 из 17 · открыть в полный размер Лист 10 из 17 · открыть в полный размер Лист 11 из 17 · открыть в полный размер

Адаптеры для свапа: Toyota 3UZ 6AT · GR (CAN) · 6 →

• Адаптер щитка Pajero 4 Инструкция
• Адаптер POWER SNOW ELS CRUISE Инструкция
• Адаптер панели Nissan Patrol Y61 Инструкция

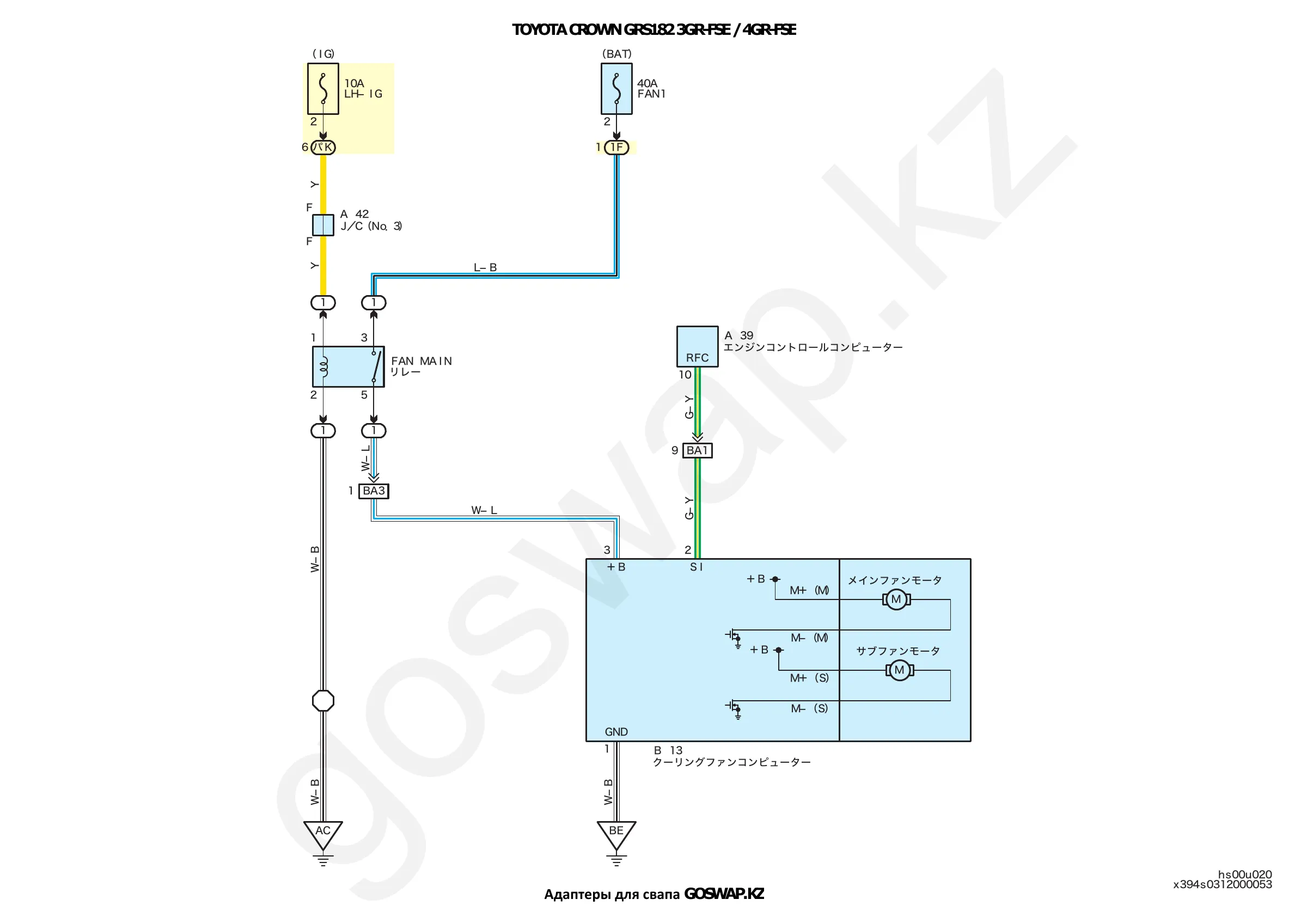

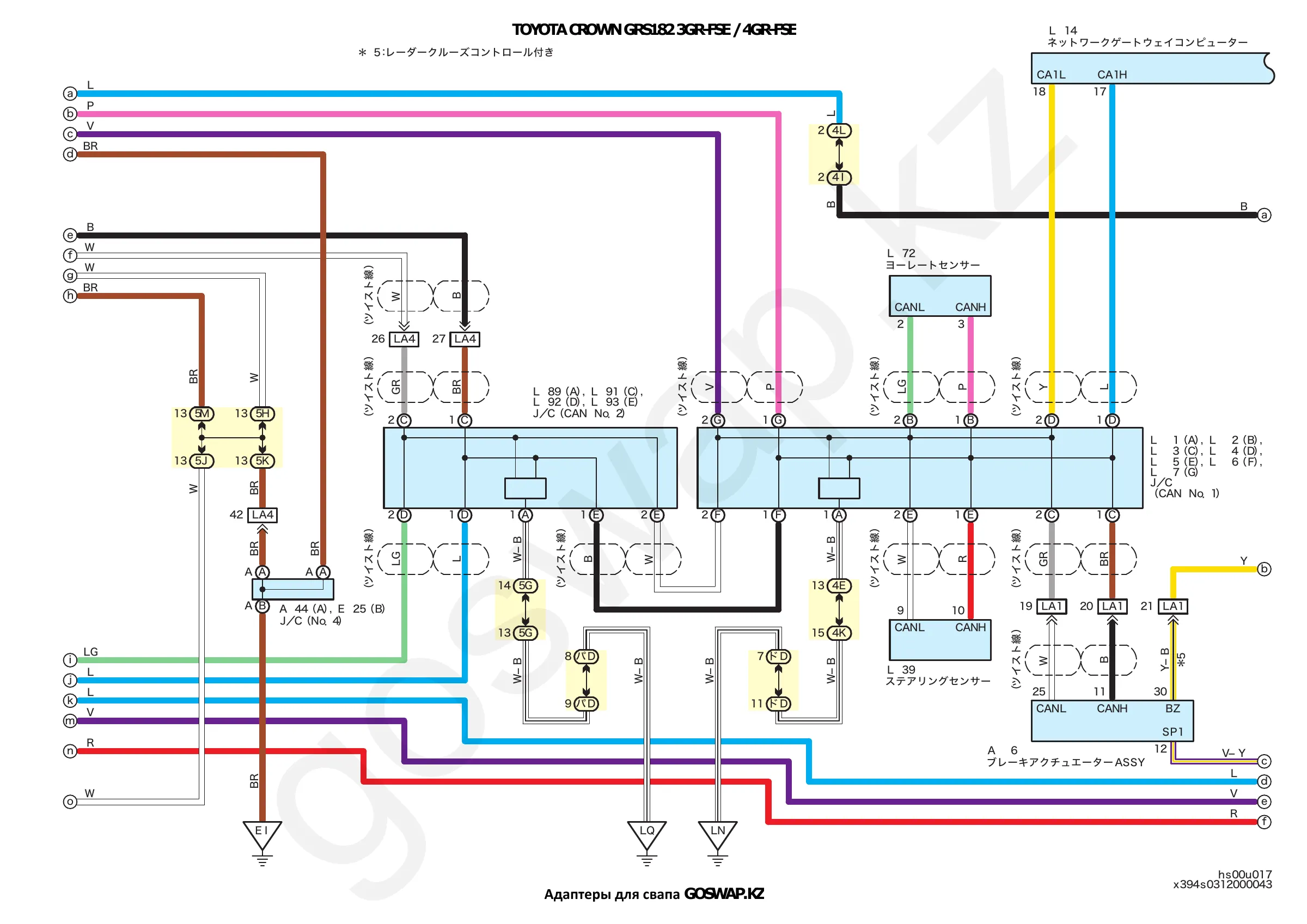

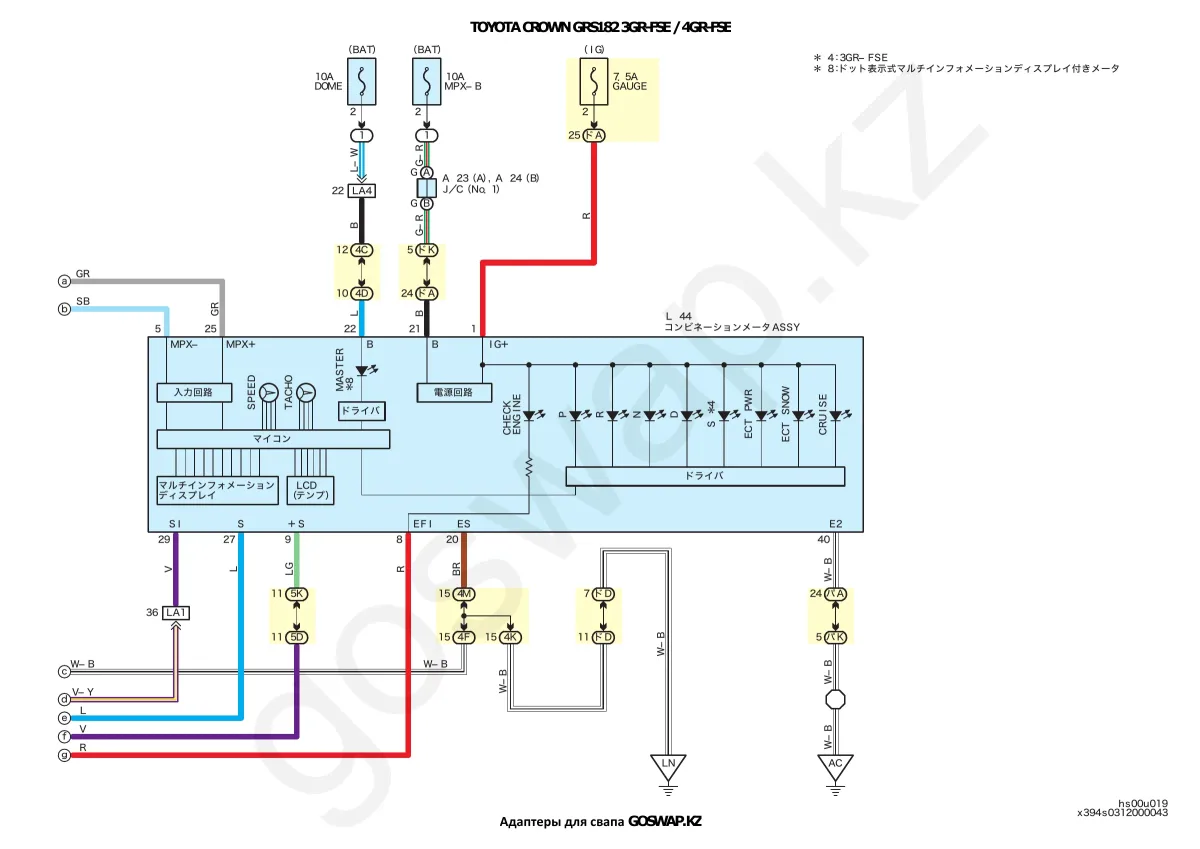

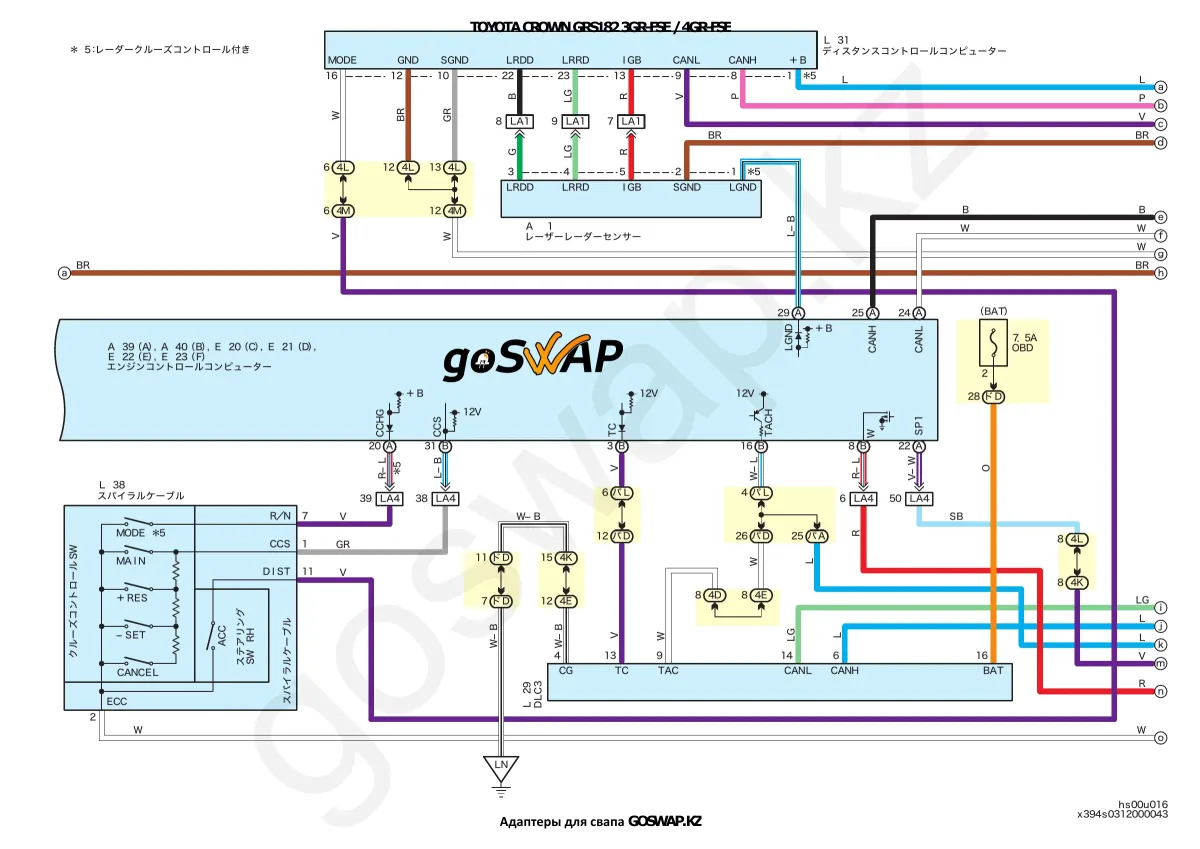

Лист 12 из 17 · открыть в полный размер Лист 13 из 17 · открыть в полный размер Лист 14 из 17 · открыть в полный размер Лист 15 из 17 · открыть в полный размер Лист 16 из 17 · открыть в полный размер Лист 17 из 17 · открыть в полный размер

Листы этой схемы взяты из открытых источников в интернете. GoSwap не несёт ответственности за их достоверность.
