Адаптер сидений BMW F Series LIN - NISSAN
Эмулятор CAN-шины для сидений BMW F-серии в другой машине: работают штатные кнопки памяти и массажа BMW (по LIN-шине), а подогревом и обдувом на трёх уровнях управляет джойстик Nissan.
Описание

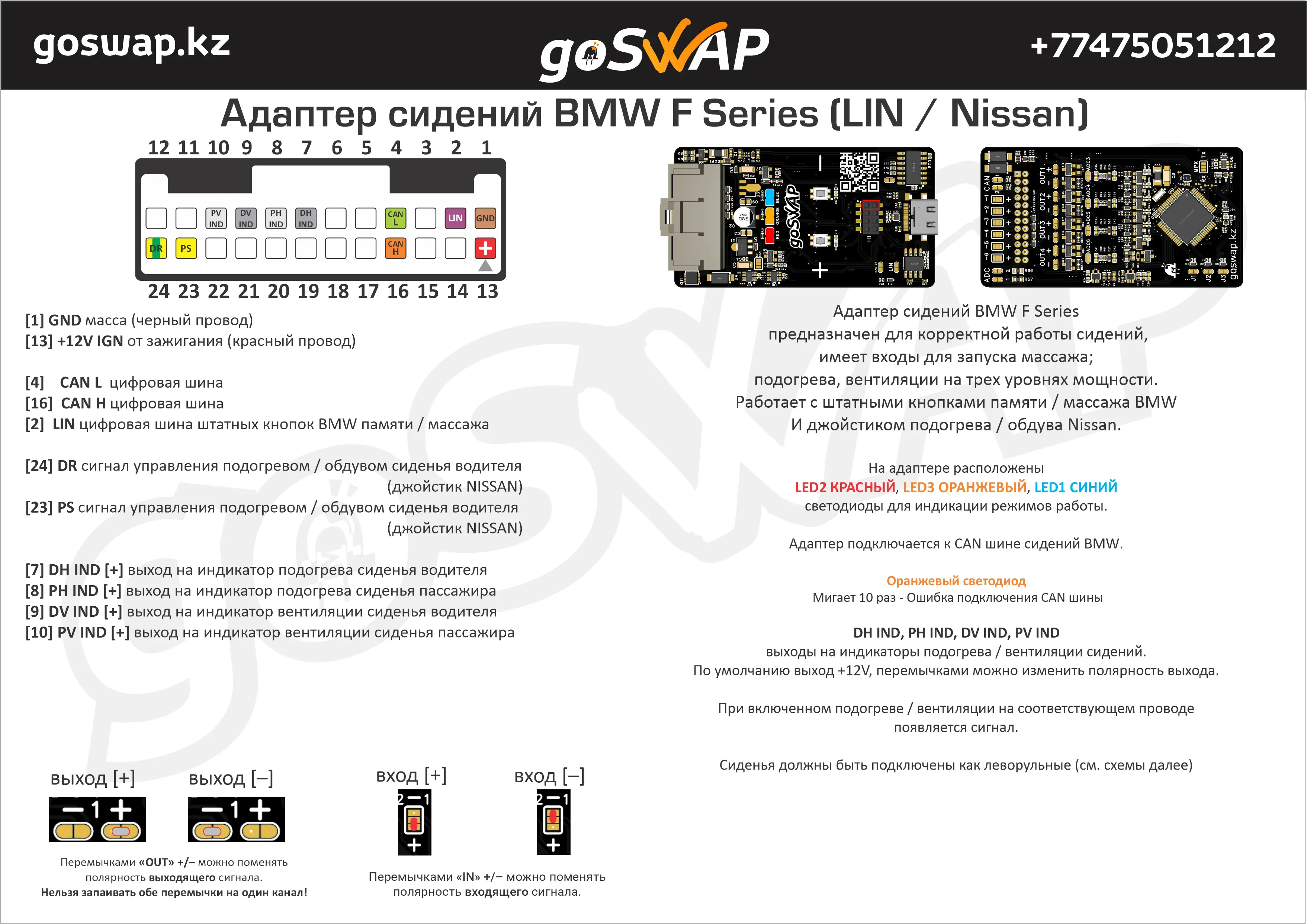

открыть в полный размер Адаптер сидений BMW F Series предназначен для корректной работы сидений, имеет входы для запуска массажа; подогрева, вентиляции на трех уровнях мощности.

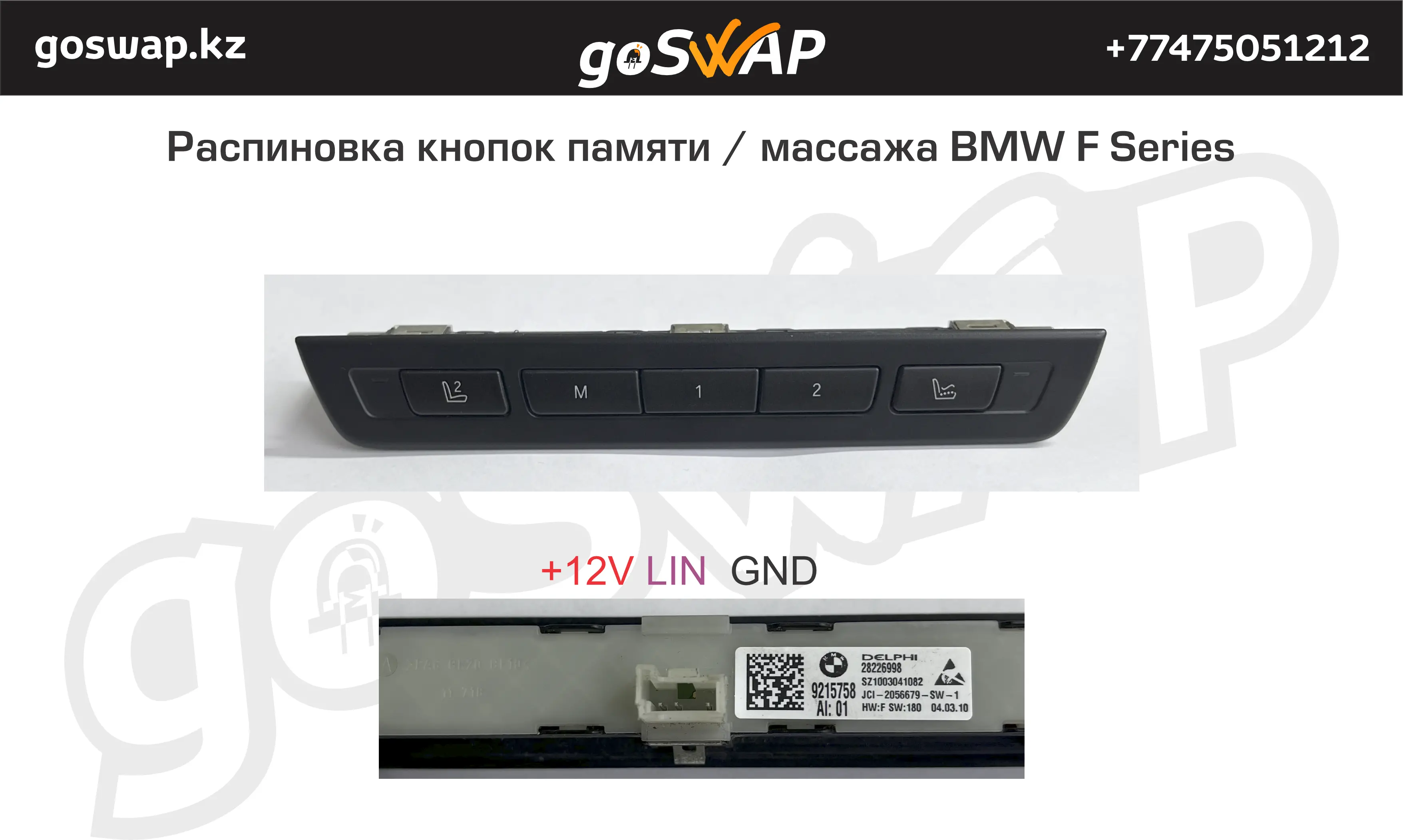

Работает с штатными кнопками памяти / массажа BMW

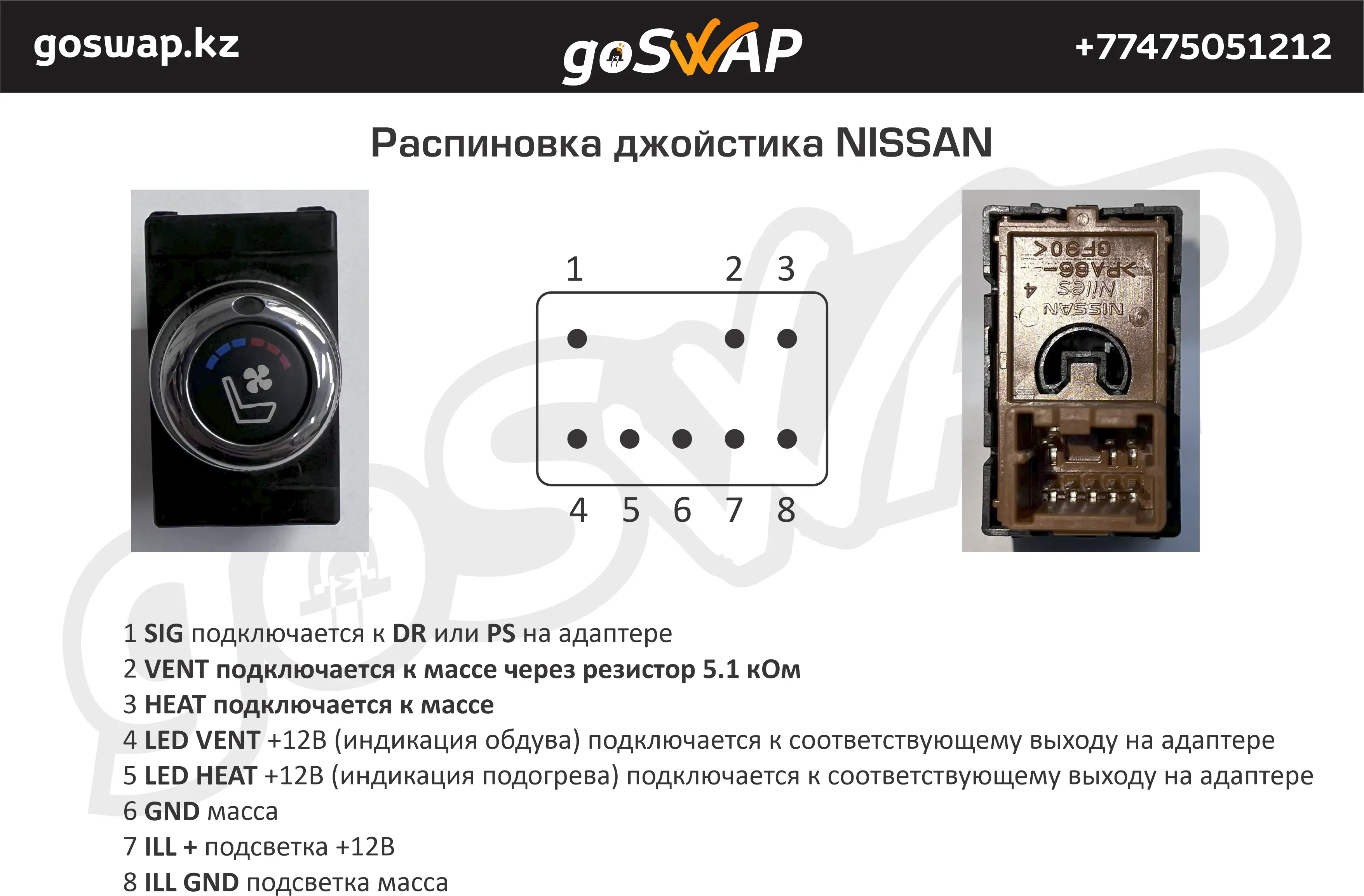

И джойстиком подогрева / обдува Nissan.
На адаптере расположены
LED2 КРАСНЫЙ, LED3 ОРАНЖЕВЫЙ, LED1 СИНИЙ светодиоды для индикации режимов работы.
Адаптер подключается к CAN шине сидений BMW.
Оранжевый светодиод
Мигает 10 раз - Ошибка подключения CAN шины
DH IND, PH IND, DV IND, PV IND выходы на индикаторы подогрева / вентиляции сидений.
По умолчанию выход +12V, перемычками можно изменить полярность выхода.
При включенном подогреве / вентиляции на соответствующем проводе появляется сигнал.

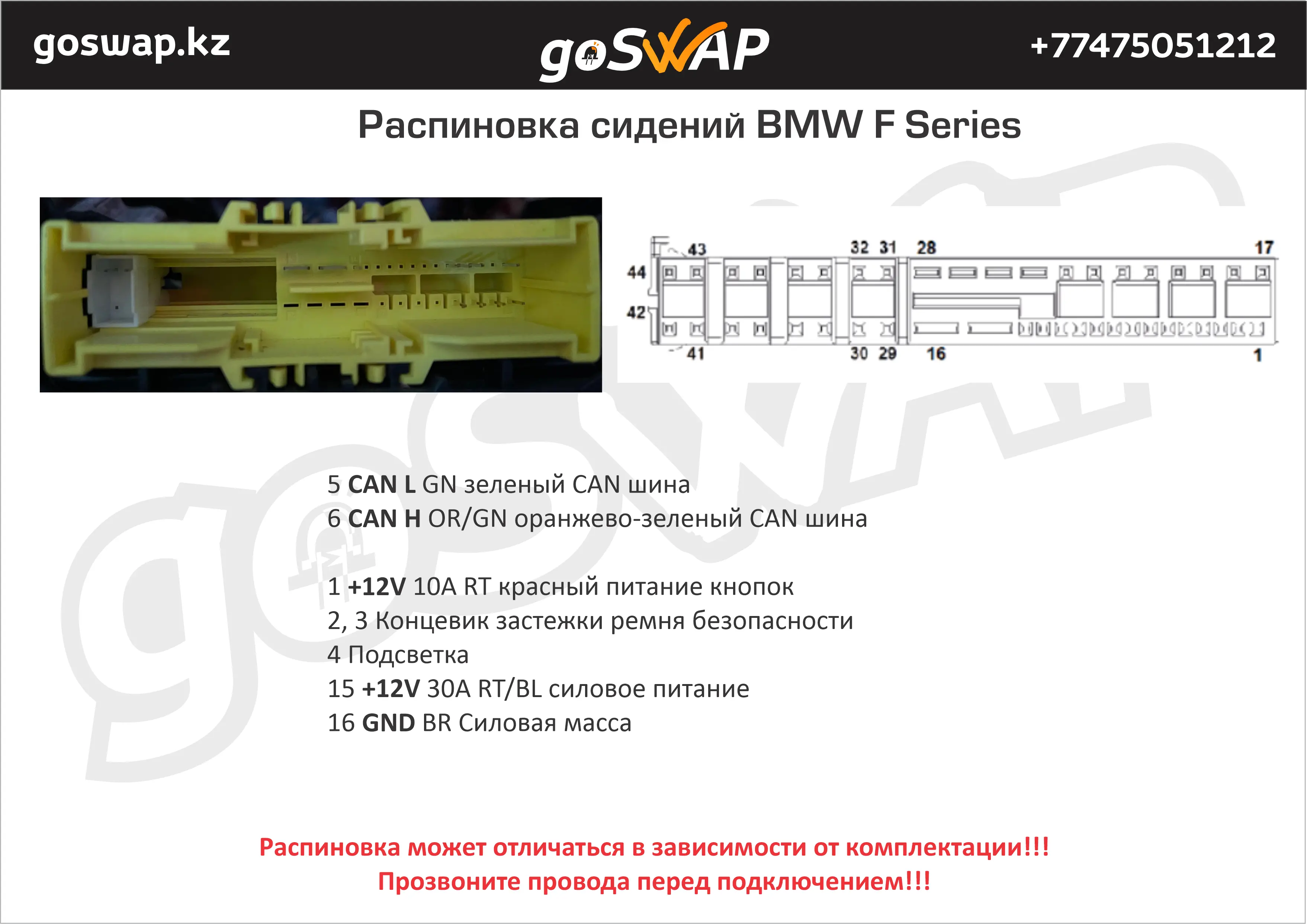

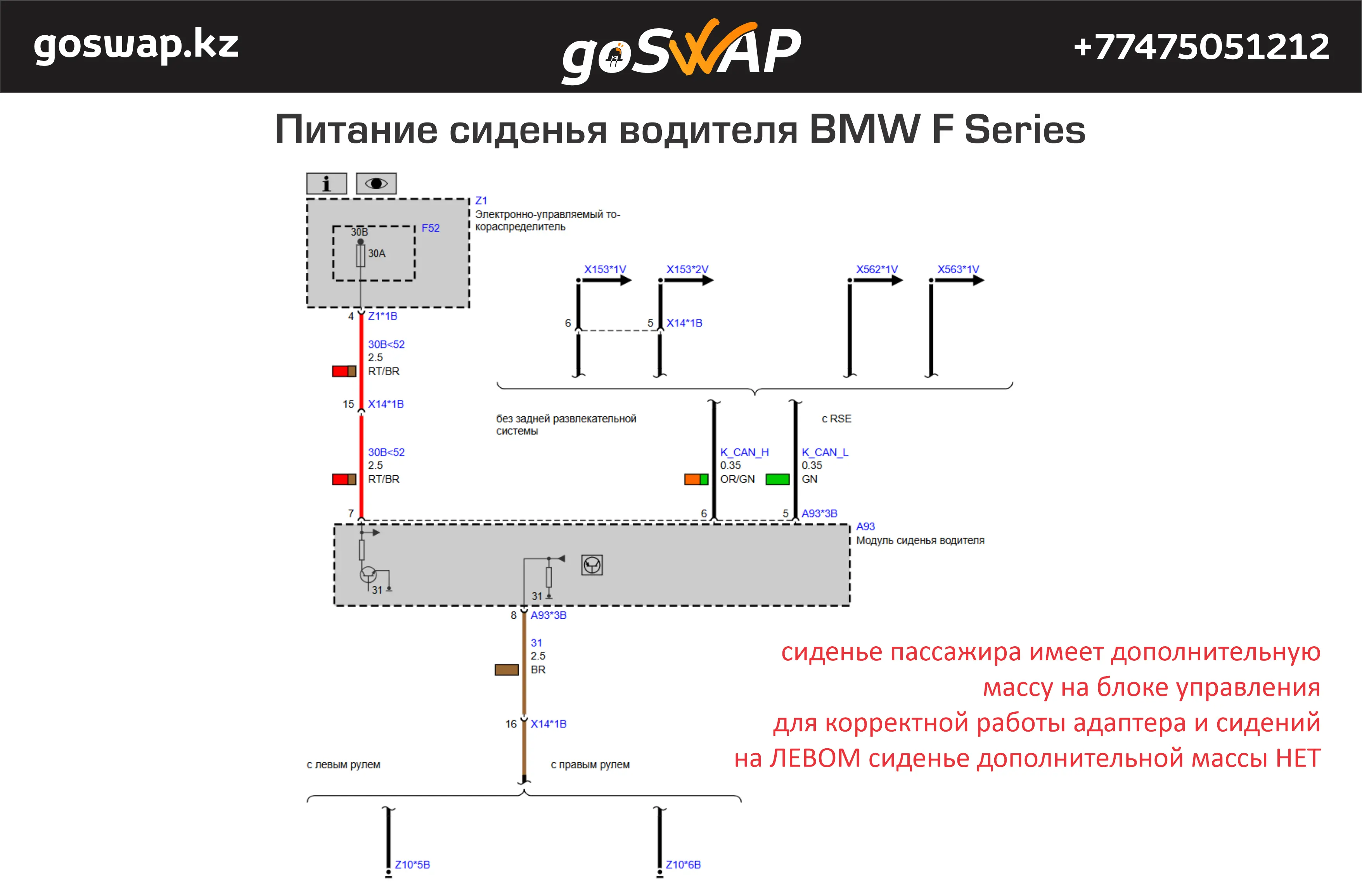

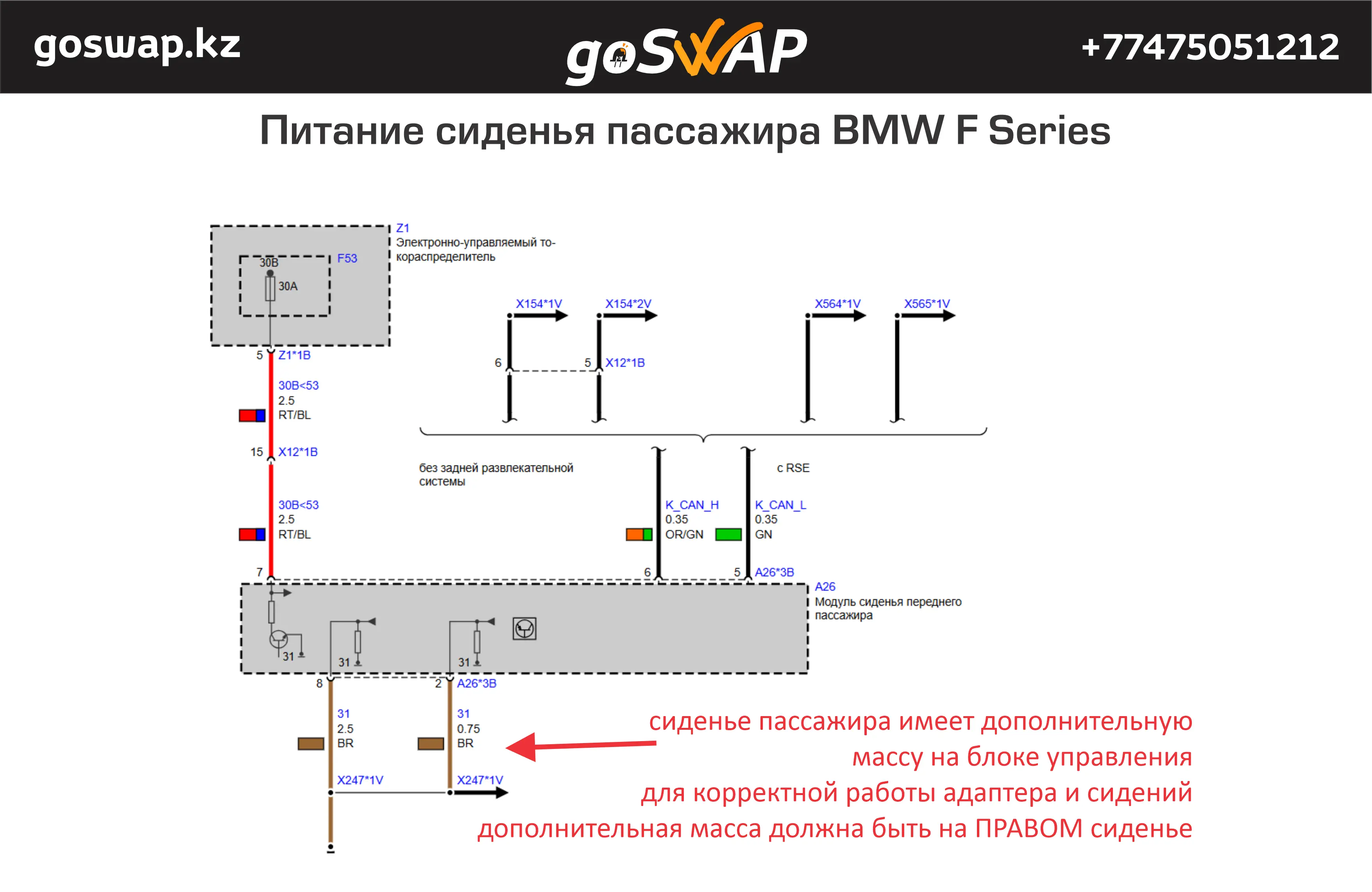

Сиденья должны быть подключены как леворульные (см. схемы далее)
