Что умеет каждый контакт и перемычка платы CAN-адаптеров GoSwap U1 v5
Плата U1 v5 — основа CAN-адаптеров GoSwap. На 24-контактном разъёме — питание, выходы OUT и PWM, шесть входов IN, две шины CAN, шина MPX и входы АЦП. Что делает каждый контакт в вашем адаптере, задаёт его прошивка, а полярность выходов и входов — перемычки на плате. Все адаптеры U1 совместимы по контактам разъёма — если все перемычки запаяны верно. Как узнать ревизию платы
| Название | Описание |
|---|---|
1 GND | Масса (черный провод) |
13 +12V | От зажигания (красный провод) |
14 PWR PWM[+] | Силовой выход по плюсу |
5 PWM1[—] PWM1 IN[—] 6 PWM2[—] PWM2 IN[—] | Сигнальные выходы по минусуPWMx IN — вход по минусу |
7 OUT1 OUT1 IN[+]OUT1 ADC 8 OUT2 OUT2 IN[+]OUT2 ADC 9 OUT3 OUT3 IN[+]OUT3 ADC 10 OUT4 OUT4 IN[+]OUT4 ADC | Выходы 500 мА с возможностью изменения полярностиOUTx IN — вход по плюсу · OUTx ADC — замер напряжения 0…14 V |
11 CAPT[+] +5V | Сигнальный вход по плюсу+5V — питание датчиков +5 V (с v5.1) |
24 ADC1 ADC1 IN 23 ADC2 ADC2 IN | Вход АЦП максимум 5 VADCx IN — вход по плюсу или по минусу с подтяжкой |
17 IN1 18 IN2 19 IN3 20 IN4 21 IN5 IN5 CAPT 22 IN6 IN6 CAPT | Дискретный вход с возможностью изменения полярностиIN5, IN6 CAPT — захват частоты |
3 CAN1 L 15 CAN1 H | Цифровая шина CAN1 |
4 CAN2 L 16 CAN2 H | Цифровая шина CAN2 |
2 MPX 2 K-LINE 2 LIN | Шина MPX, K-Line или LIN — одна за раз: какая работает, задаёт прошивка адаптераЕщё может работать входом или выходом |
12 GND | Масса датчика (коричневый провод) |
Ревизия крупно напечатана на верхней стороне платы, рядом с логотипом: U1v5, U1v5.1 или U1v5.2. На фото ниже она отмечена — «Ревизия платы».
Наведите курсор или коснитесь элемента, чтобы увидеть его назначение
Индикация работы. Что означает цвет, зависит от адаптера — см. его инструкцию.
Общее для всех адаптеров: мигнул 10 раз — ошибка связи. Остальное зависит от адаптера — см. его инструкцию.
Индикация работы. Что означает цвет, зависит от адаптера — см. его инструкцию.
USB Type-C — обновления и настройка через конфигуратор.
Разъём для прошивки на заводе.
Ручная настройка адаптера: если держать кнопку при включении питания, адаптер входит в режим настройки; в нём нажатие прибавляет значение. Что и как настраивается — в инструкции вашего адаптера.
Ручная настройка адаптера: если держать кнопку при включении питания, адаптер входит в режим настройки; в нём нажатие убавляет значение. Что и как настраивается — в инструкции вашего адаптера.
Только для старых адаптеров без конфигуратора: сброс настроек к заводским перемычкой при включении питания. Сработало — все светодиоды часто мигают.
24-пиновый разъём для подключения к автомобилю: питание, CAN, входы/выходы.
Надпись на плате — её ревизия: U1v5, U1v5.1 или U1v5.2.
LED PWM1 мигает вместе с выходом PWM1. Горит только тогда, когда к выходу подключено устройство: выход замыкает его на массу. Без подключённого устройства светодиод не горит — это не неисправность.
LED PWM2 мигает вместе с выходом PWM2. Горит только тогда, когда к выходу подключено устройство: выход замыкает его на массу. Без подключённого устройства светодиод не горит — это не неисправность.
Что включают, задаёт прошивка адаптера — например, тип вентилятора. Какие запаять — в инструкции вашего адаптера.
Полярность входов IN1…IN6 — по одной перемычке на вход: [+] или [—].
Полярность выходов OUT1…OUT4: [+] или [—].
Позволяют выходу OUT1…OUT4 работать входом с замером 0…14 V. Готовит завод под конкретный адаптер.
Встроенный резистор 120 Ом для шины CAN1 или CAN2. Когда запаивать — в разделе «Перемычки».
Мультиплексная шина RX/TX. RX запаян по умолчанию.
Выбирает работу контакта CAPT (11): к надписи «+5V» — выход +5 V для питания датчиков (+12 V на контакт тогда подключать нельзя), в другую сторону — вход захвата частоты. Запаивается при сборке под адаптер.

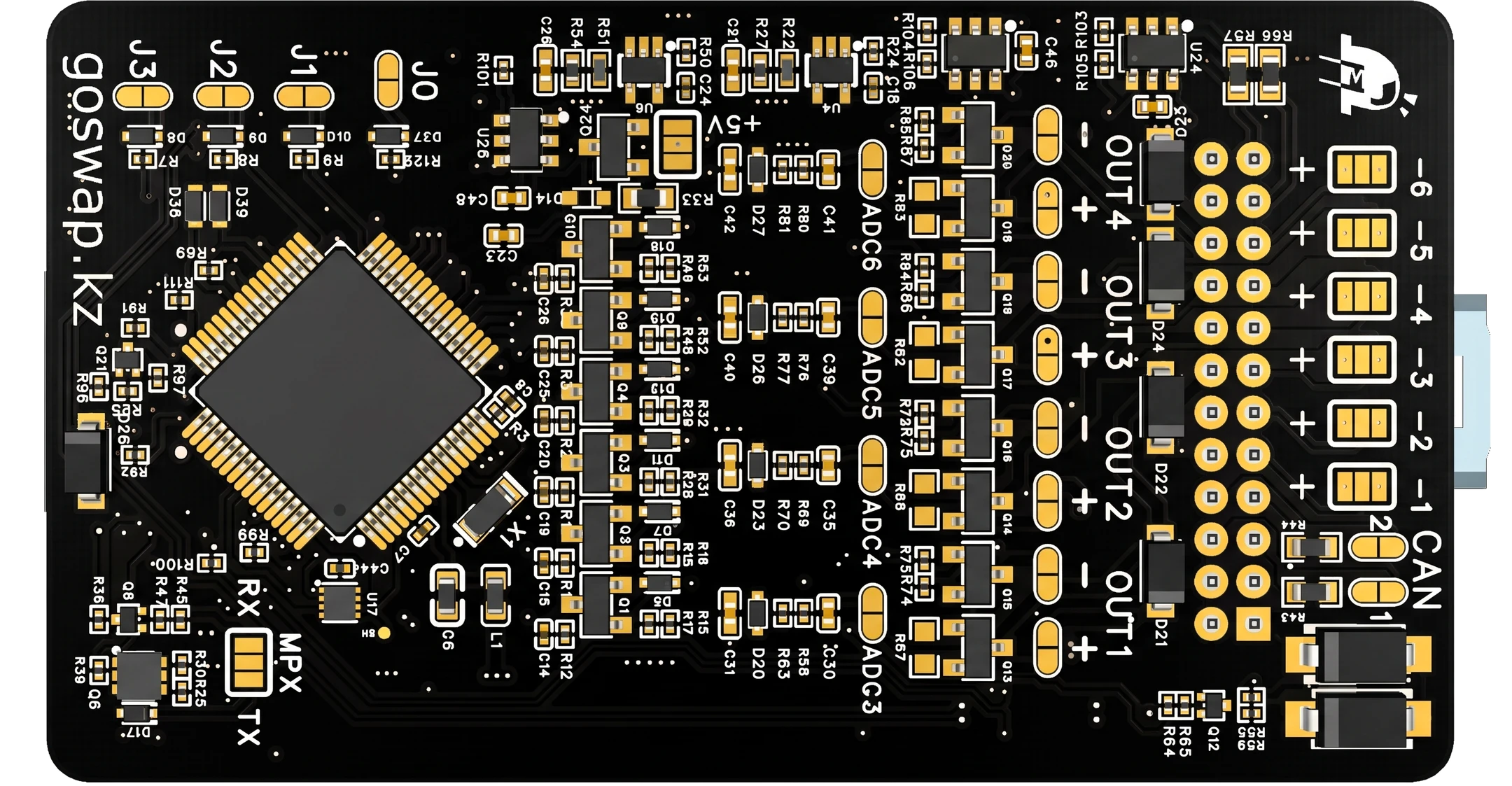

Какие перемычки запаять для вашего адаптера — в его инструкции. Здесь — все, что есть на плате.
Перемычками OUT [+] / [—] можно поменять полярность выходящего сигнала: [+] — выход подаёт +12 V, [—] — замыкает контакт на массу.
Нажмите на канал и [+] / [—] — на фото появится метка, где паять
Нельзя запаивать обе перемычки на один канал!

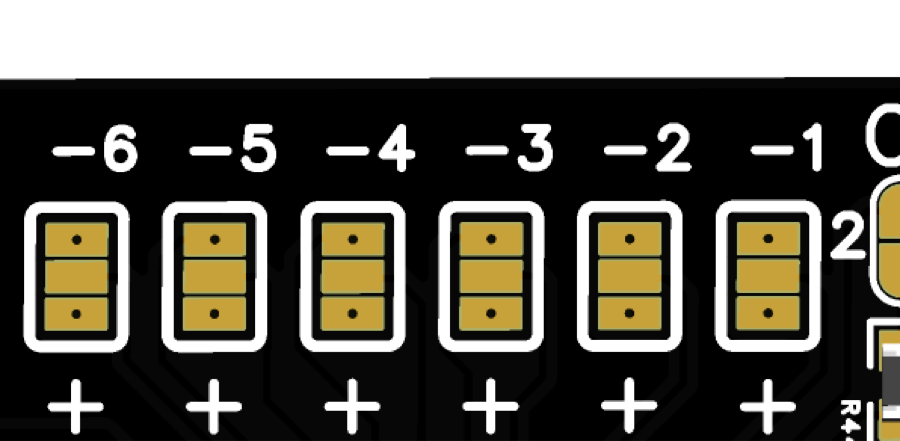

Перемычками IN [+] / [—] можно поменять полярность входящего сигнала: [+] — вход срабатывает от +12 V, [—] — от замыкания на массу.
Нажмите на канал и [+] / [—] — на фото появится метка, где паять
Выход может работать входом: перемычка «ADCn OUTn» подключает контакт к измерителю напряжения 0…14 V, перемычки OUTn [+] и OUTn [—] при этом не запаяны. Такую плату готовит завод под конкретный адаптер.
Нажмите на выход — на фото появится, что запаяно и что снято
Нельзя запаять перемычки OUT1 [+] и OUT1 [—] — вход будет показывать неверно.
Контакт 11 работает одним из двух способов — его выбирает перемычка из трёх площадок на нижней стороне платы. CAPT — вход частоты: обороты, скорость. +5V — выход +5 V для питания датчиков. Средняя площадка — сам контакт: её спаивают либо с площадкой у надписи «+5V», либо с другой. Запаивают при сборке под конкретный адаптер. Перемычка есть на платах с ревизии v5.1, на v5 её нет. показать на плате ↑
В положении +5V к контакту 11 нельзя подключать +12 V!
Вход CAPT — по плюсу [+]: захват частоты от сигнала, который подаёт напряжение. Замыкание провода на массу вход не видит.

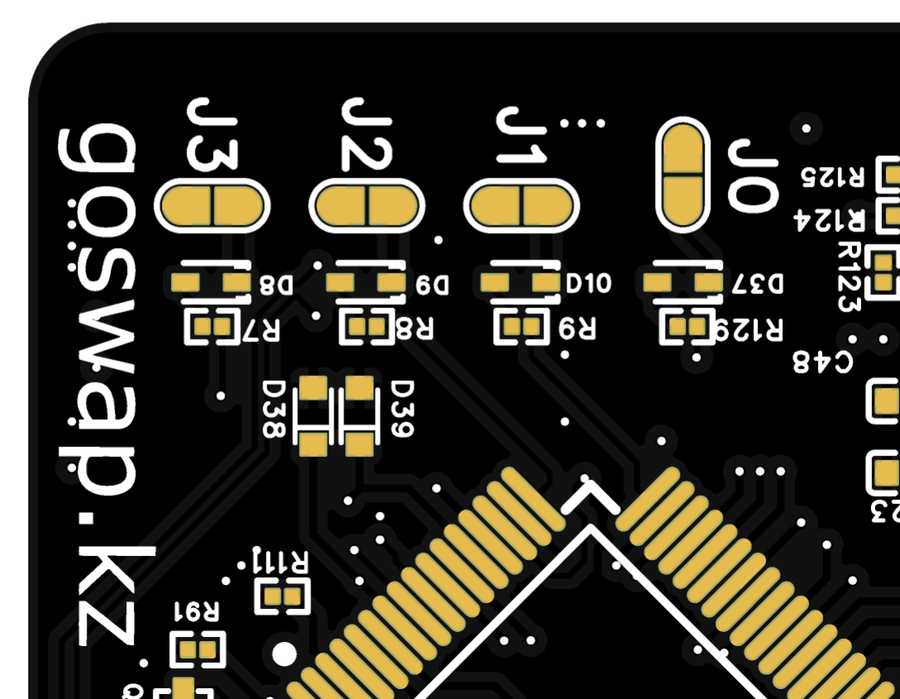

Что включают эти перемычки, задаёт прошивка адаптера: например, у адаптеров вентиляторов запайкой J1…J3 выбирается тип вентилятора. Какие запаять — в инструкции вашего адаптера.
J0 появилась в ревизии v5: на более ранних платах — только J1…J3.
